一、系統簡介煙氣揮發性有機物排放連續在線監測系統（以下簡稱VL-3000VOC系統）可以實時在線連續監測甲烷/總烴/非甲烷總烴、煙氣溫度、壓力、流速、濕...
煙氣揮發性有機物排放連續在線監測系統（以下簡稱VL-3000VOC系統）可以實時在線連續監測甲烷/總烴/非甲烷總烴、煙氣溫度、壓力、流速、濕度、氧氣相關參數，并統計排放率、排放總量等，從而對測量到的數據進行有效管理。

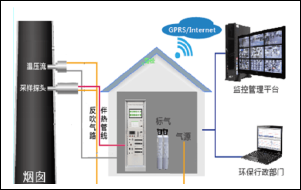

VL-3000VOC系統的現場應用場景圖如圖，系統具有現場數據實時傳送、遠程故障診斷、報表統計和圖形數據分析等功能，組網靈活，運行成本低。同時，系統采用模塊化結構，組合方便，并且能夠完全滿足與企業內部的DCS系統和環保部門數據系統通訊的要求。
二、測量方法
? 煙氣采樣方法：完全抽取+高溫法
? 甲烷/總烴/非甲烷總烴/監測方法：GC+FID氣相色譜法
? 氧氣：氧化鋯法
? 濕度：傳感器法
? 溫度測量方法：溫度傳感器
? 壓力測量方法：壓力傳感器
? 流速測量方法：差壓法（皮托管）
三、系統組成
揮發性有機物監測系統主要由采樣探頭、伴熱管線、預處理單元、VOC分析儀、電控單元（包含氫氣發生器、空氣發生器）組成，測量時煙氣由機柜內的高溫采樣泵抽取，樣氣全程保溫在120℃（可設置到180℃），經由采樣探頭、伴熱管線、除塵過濾器后通入VOC分析儀進行測量，儀表內部的樣品管路在120℃。為保證測量的長期準確性，系統集成有零氣和標氣。定期對系統進行零點和量程標定。
主要技術參數
項目 | 指標 |
量程 | 甲烷 (0~200) mg/m3（以碳計 ） 非甲烷總烴(0~200) mg/m3（以碳計 ）
|
基線噪聲 | ≤2×10-13 A |
基線漂移 | ≤5×10-13A/30min |
檢測限 | ≤5×10-10g/s (甲烷) |
方法檢出限 | 非甲烷總烴0.05ppm（以碳計） |
分析周期 | 甲烷/總烴/非甲烷總烴1 min~3 min(可調) |
定性重復性 | <3% |
定量重復性 | <3% |
零點漂移 | ≤±2%%F.S. |
量程漂移 | ≤±2%%F.S. |
電源規格 | 220 VAC 50 Hz 500 W |
工作環境 | 溫度5~35oC，濕度20~90% RH |
儀器尺寸 | 19英寸標準機箱，高度6U |
色譜柱 | 甲烷:Porapak Q 填充柱
|
壓力控制 | EPC控制 |
檢測器 | FID 檢測器 |
檢測器保護 | 自動點火、滅火自動切斷燃氣和載氣 |
